MT-RayProtect 01 · Kit sistema pararrayos
El MT-RayProtect 01 es un sistema pararrayos electromagnético completo para naves, bodegas, gasolineras y torres: intercepta la descarga en la punta, la conduce por el acoplador sincronizador de admitancias (hasta 2220 A en 500 ms) y la disipa en el electrodo magnetoactivo con bobina LCR. En una nave industrial de San Luis Potosí se midió 0.45 Ω en sitio.
0.60 mPunta de acero inoxidable
2220 ACorriente máxima del acoplador (500 ms)
0.45 ΩMedidos en sitio en nave industrial
10 añosGarantía de fabricación
Descripción
Para qué instalaciones es el MT-RayProtect 01
El Sistema Pararrayos MIPTEC MT-RayProtect 01 es una solución completa, robusta y lista para instalar. No es solo una punta pararrayos: es un sistema integral que intercepta, conduce y disipa la descarga atmosférica a través de su acoplador sincronizador de admitancias y su electrodo magnetoactivo con bobina LCR.
Su tecnología incorpora un desarrollo electromagnético que mantiene una polarización catódica permanente y una trayectoria unidireccional de baja impedancia hacia el suelo, acoplando equipotencialmente la masa metálica estructural del inmueble para una disipación segura y eficiente.
Naves industriales y plantas de manufacturaEdificios y bodegasAlmacenes de residuosGasolinerasTorres y sitios de telecomunicacionesInstituciones educativas, clubes deportivos y comercios
Datos citables
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de sistema | Pararrayos electromagnético de polarización catódica (−) permanente |
| Punta pararrayos | Acero inoxidable de grado, sólida, 0.60 m |
| Guía de onda capacitiva | 1.53 m, con aisladores |
| Acoplador — tensión nominal | 0 – 1 kV CA |
| Acoplador — frecuencia | 40 – 70 Hz |
| Acoplador — corriente nominal | 150 A ~/1.5 s |
| Acoplador — corriente máxima | 2220 A ~/500 ms |
| Gabinete del acoplador | Policarbonato ABS alta densidad, IP53 |
| Electrodo | Varilla cobrizada con triángulo polarizador 12 cm, cobre electrolítico 100 % + filtro LCR |
| Conector del electrodo | Aluminio tipo opresor, cable hasta 250 kcmil |
| Diámetro de protección (ejemplo de proyecto) | 91.29 m con altura efectiva de 16.6 m (nave + mástil 6 m + guía + punta). Se calcula para cada proyecto. |
| Resistencia medida en sitio (referencia) | 0.44 – 0.45 Ω con telurómetro digital, método de caída de potencial (nave industrial, 2026) |
| Garantía | 10 años |

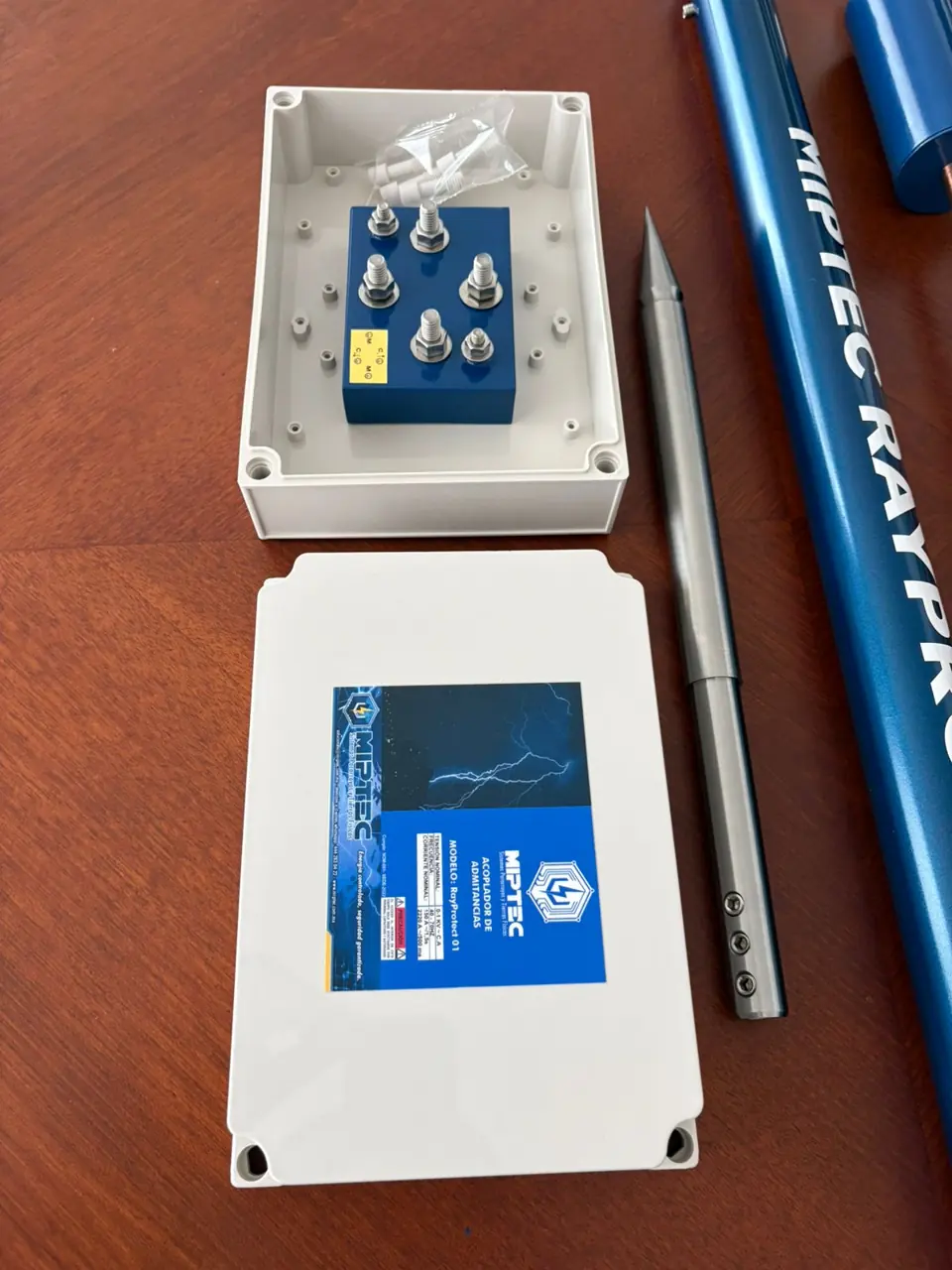

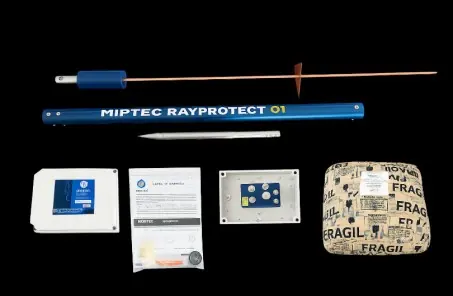

Componentes incluidos

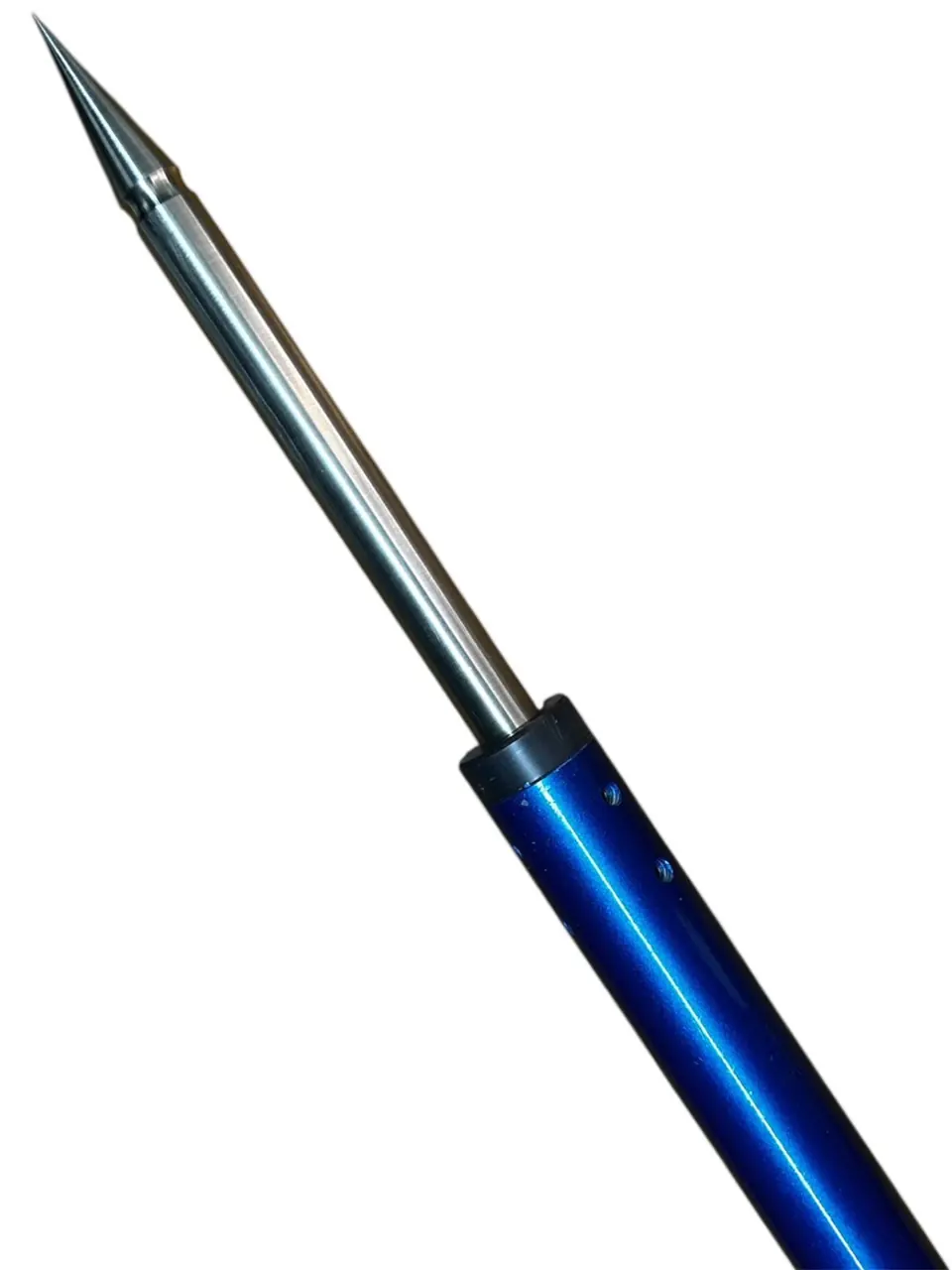

- Punta pararrayos sólida de acero inoxidable de grado, longitud 0.60 m.
- Guía de onda capacitiva (mástil guía) con aisladores, longitud 1.53 m, color azul con etiqueta del modelo.

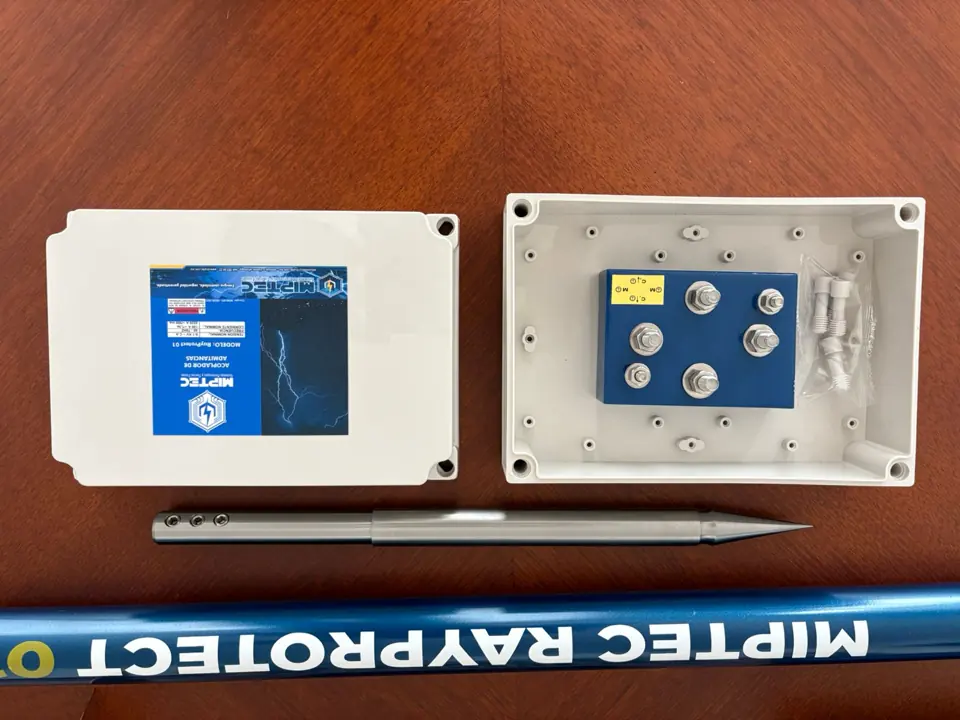

- Acoplador sincronizador de admitancias para terminales ponchables de 3/8", en gabinete de policarbonato ABS de alta densidad IP53.
- Electrodo magnetoactivo tipo varilla cobrizada con triángulo polarizador de 12 cm en cobre electrolítico 100 %.
- Filtro (bobina) LCR inductivo-capacitivo-resistivo con conector de aluminio tipo opresor para cable de hasta 250 kcmil.
- Registro de polipropileno de alta densidad para el electrodo, con tapa verde y símbolo de tierra física.
- Compuesto acondicionador de bentonita monosódica (10 a 15 kg según configuración).
- Carta garantía y manual de instalación.
Accesorios y complementos recomendados
- Mástil telescópico de 6 m (modelo MT-M6): tubo de acero con pintura roja normativa, base angular graduable, kit básico de retenidas con cable de acero y accesorios de fijación.
Beneficios
Operación garantizada bajo cualquier condición atmosférica.
Permite el paso de la descarga atmosférica sin oponer resistencia.
Tras cada descarga mantiene intactas sus propiedades técnicas originales.
Continuidad eléctrica plenamente garantizada.
Acoplamiento equipotencial de las masas metálicas estructurales del inmueble.
Compuesto acondicionador libre de agentes contaminantes, amigable con el suelo.
Normatividad de referencia
- NOM-022-STPS-2015 — Electricidad estática en los centros de trabajo
- NOM-001-SEDE-2012 — Instalaciones eléctricas (utilización)
- NMX-J-549-ANCE — Sistema de protección contra tormentas eléctricas
- NFPA 780 e IEC 62305-3 (referencia de diseño)
Fotografías reales
Galería e instalación
Garantía MIPTEC de 10 años
MIPTEC garantiza que este producto ha sido fabricado bajo estrictos estándares de calidad y con materiales de alta durabilidad. Cuenta con 10 años de garantía contra defectos de fabricación, materiales y mano de obra, siempre que sea instalado y operado conforme a las recomendaciones técnicas de MIPTEC. Incluye carta garantía y manual de instalación.
Respuestas directas
Preguntas frecuentes del MT-RayProtect 01
¿Para qué tamaño de nave sirve el MT-RayProtect 01?
Para naves y bodegas medianas. En un proyecto real cubrió un diámetro de protección de 91.29 m con una altura efectiva de 16.6 m (nave + mástil de 6 m + guía + punta). MIPTEC calcula el diámetro para cada proyecto a partir de las alturas y la superficie del inmueble.
¿Qué resistencia a tierra alcanza?
En una nave industrial en San Luis Potosí la instalación midió entre 0.44 y 0.45 Ω con telurómetro digital por el método de caída de potencial, muy por debajo de los 10 Ω que se recomiendan para pararrayos.
¿Necesita mantenimiento?
El sistema no tiene partes móviles ni consumibles; tras cada descarga conserva sus propiedades. Se recomienda una medición anual de resistencia a tierra para la evidencia de cumplimiento de la NOM-022-STPS-2015.
¿Incluye el mástil?
El kit incluye punta, guía de onda, acoplador, electrodo, filtro LCR, registro y compuesto. El mástil telescópico de 6 m (MT-M6) se cotiza como accesorio según la altura efectiva que requiera el proyecto.
