Kit sistema pararrayos · Modelo MT-RayProtect 03
El MT-RayProtect 03 es un sistema integral de confinamiento para grandes áreas y alturas efectivas mayores: disipa hasta 150 kA en 500 ms, aproximadamente 80 % en el acoplador por efecto Joule y 20 % en el electrodo magnetoactivo. En un proyecto con torre de 24 m sobre nave de 7 m cubrió un diámetro de protección de 313.3 m.
Descripción
El Sistema Pararrayos MIPTEC MT-RayProtect 03 es un sólido y efectivo sistema integral de confinamiento que, mediante su acoplador sincronizador de admitancias, permite la disipación efectiva de la descarga atmosférica. Controla la conducción e inducción de las descargas y del potencial electrostático generado, sincronizando las admitancias y acoplando el acero de construcción de la infraestructura a proteger.
Mediante un efecto de onda estacionaria disipa en calor en promedio el 80 % del rayo en el acoplador y el 20 % restante en el electrodo magnetoactivo, de forma segura y eficiente. Permite operatividad y productividad aun durante las tormentas eléctricas más intensas.
Datos citables
| Característica | Especificación |
|---|---|
| Tipo de sistema | Pararrayos de polarización catódica (−) permanente |
| Punta pararrayos | 0.80 m, acero inoxidable, corte CNC |
| Guía de onda capacitiva | 1.53 m, Ø 2", aisladores de nylamid |

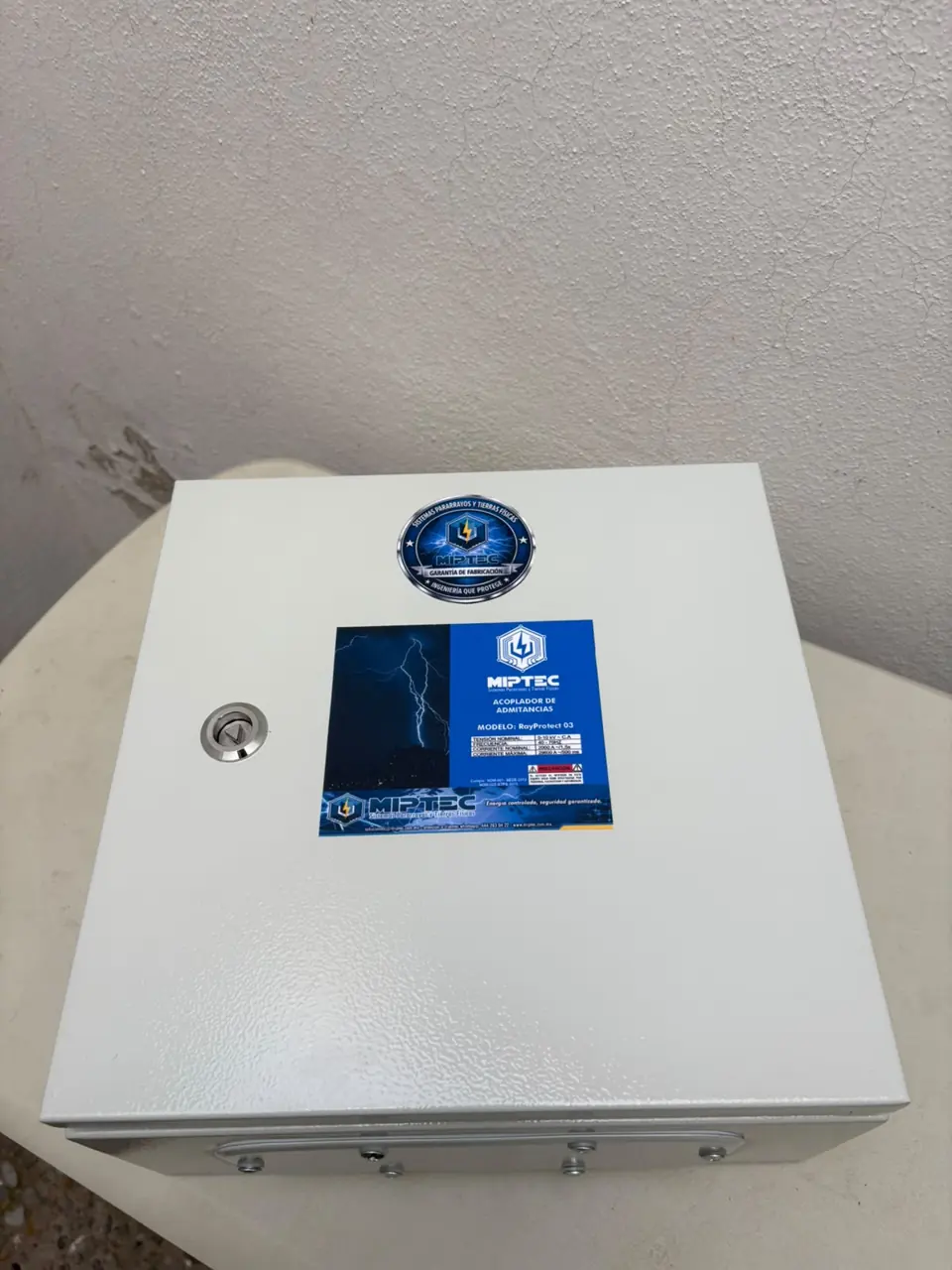

| Gabinete del acoplador | Metálico NEMA 0.30 × 0.30 × 0.15 m (NEMA 1, 4, 4X, 12), pintura anticorrosiva y dieléctrica |
| Referencias del gabinete | IEC 61000-4X, EN 50082-1 |

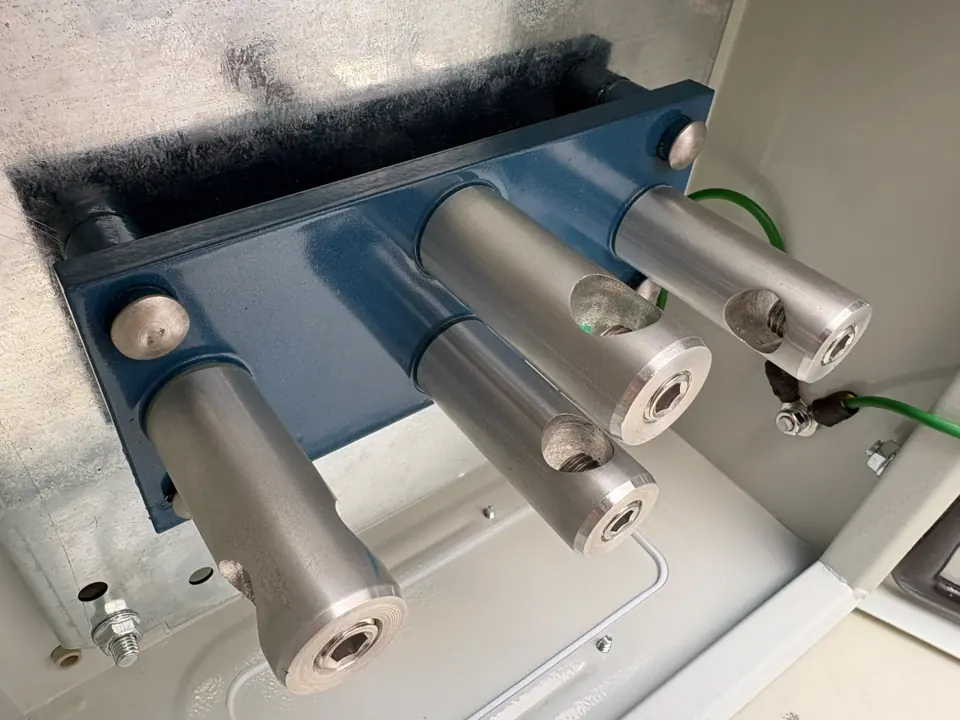

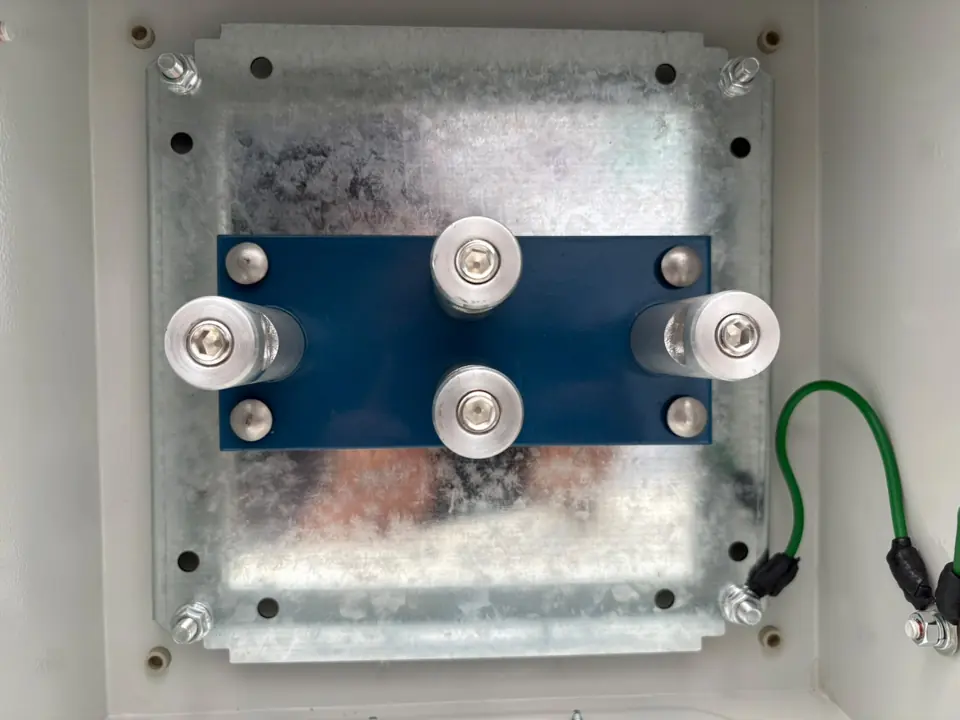

| Electrodo magnetoactivo | Acero inoxidable de grado, 1 m, bobina LCR 20 cm, borne para cable hasta 17.7 mm |
| Capacidad máxima de disipación | 150 kA en 500 ms |
| Rango de frecuencia | 10 kHz a 10 GHz |
| Distribución de la disipación | ≈80 % en acoplador (efecto Joule) / ≈20 % en electrodo magnetoactivo |
| Diámetro de protección (ejemplo de proyecto) | 313.3 m con altura efectiva de 33.3 m (torre de 24 m sobre nave de 7 m). Se calcula para cada proyecto. |
| Garantía | 10 años |
Sistema pararrayos de polaridad catódica (−) permanente.
Diseñado para drenar el 97 % de las descargas atmosféricas positivas de magnitud promedio de 50 millones de voltios.
Equipotencialidad electromagnética: disminuye los peligrosos gradientes de potencial (bucles).
Crea el balance entre la infraestructura a proteger y su referencia a tierra.
Electrodo de acero inoxidable apto para cualquier tipo de suelo, sin sulfatación del cobre.
Compuesto sin agentes contaminantes que preserva el equilibrio ecológico del suelo.
Fotografías reales
MIPTEC garantiza que este producto ha sido fabricado bajo estrictos estándares de calidad y con materiales de alta durabilidad. Cuenta con 10 años de garantía contra defectos de fabricación, materiales y mano de obra, siempre que sea instalado y operado conforme a las recomendaciones técnicas de MIPTEC. Incluye carta garantía y manual de instalación.
Respuestas directas
Cuando el inmueble tiene torre o estructura elevada, cuando la superficie a cubrir exige un solo punto de protección de gran diámetro, o cuando la instalación es de misión crítica. Su acoplador en gabinete metálico NEMA 4X disipa hasta 150 kA.
El gabinete NEMA (1, 4, 4X, 12) con pintura anticorrosiva y dieléctrica protege el acoplador en intemperie, ambientes salinos o industriales y cumple referencias IEC 61000-4X y EN 50082-1 de compatibilidad electromagnética.
Sí. El kit incluye el mástil telescópico de 6 m en acero galvanizado con base angular graduable y tornillería de acero inoxidable.
Sistema pararrayos electromagnético: punta triple de acero inoxidable de 0.91 m, guía de onda de 1.50 m, mástil de 6 m, disipador electromagnético en gabinete metálico y electrodo magnetoactivo de 3701 A (500 ms) con bobina LCR. Para naves y complejos de gran superficie (293 m de diámetro en proyecto).
Ver ficha
8883 A · Corriente máxima (500 ms)
Ver ficha
≈65 kA · Cortocircuito admisible, 0.5 s
Ver fichaEnvía fotos o medidas de tu instalación; MIPTEC te confirma el modelo correcto, el cálculo de cobertura y la propuesta técnica sin costo.
