MT-600A · Electrodo magnetoactivo
El MT-600A es un electrodo magnetoactivo de acero inoxidable de 43.5 × 60 cm con filtro bobina LCR profesional: 600 A nominales y hasta 8883 A en 500 ms. Se usa en subestaciones y transformadores, sistemas pararrayos de alta demanda y mallas de tierra industriales.
600 ACorriente nominal (1.5 s)
8883 ACorriente máxima (500 ms)
250 kcmilCable máximo en el conector
10 añosGarantía de fabricación
Descripción
Para qué instalaciones es el MT-600A
El Electrodo Magnetoactivo MIPTEC MT-600A con filtro bobina LCR está fabricado en acero inoxidable de grado resistente a la corrosión. Su filtro LCR profesional (inductivo-capacitivo-resistivo) asegura una transferencia eficiente de energía y una baja impedancia permanente.
Está diseñado para disipar y confinar corrientes indeseables con estabilidad electromagnética, con independencia de las condiciones del terreno.
Subestaciones y transformadoresSistemas pararrayos de alta demandaMallas y sistemas de tierra física industrialesInfraestructura de misión crítica
Datos citables
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Corriente nominal | 600 A ~/1.5 s |
| Corriente máxima | 8883 A ~/500 ms |
| Dimensiones | 43.5 cm de ancho × 60 cm de alto |
| Material | Acero inoxidable de grado resistente a la corrosión |
| Filtro | Bobina LCR profesional |
| Conexión | Conector de aluminio doble borne, cable hasta 250 kcmil, opresores inox 1/2" |
| Garantía | 10 años |
Componentes incluidos
- 1 Electrodo magnetoactivo de acero inoxidable de grado, 43.5 cm de ancho × 60 cm de alto.
- Filtro LCR profesional (inductivo-capacitivo-resistivo).
- Conector de aluminio de doble borne para cable de hasta calibre 250 kcmil, con opresores de acero inoxidable de 1/2".
- Carta garantía y manual de instalación.
Accesorios y complementos recomendados
- Compuesto acondicionador de 25 kg con 100 % bentonita monosódica (se recomiendan 2 sacos).
- Registro de concreto polimérico con PVC de alta densidad, tapa con pernos de seguridad y símbolo de tierra física.
Beneficios
Baja impedancia permanente.
Operación continua sin fuente externa.
Independencia frente a las condiciones del terreno.
Disipación y confinamiento de corrientes indeseables.
Estabilidad electromagnética y protección contra interferencias.

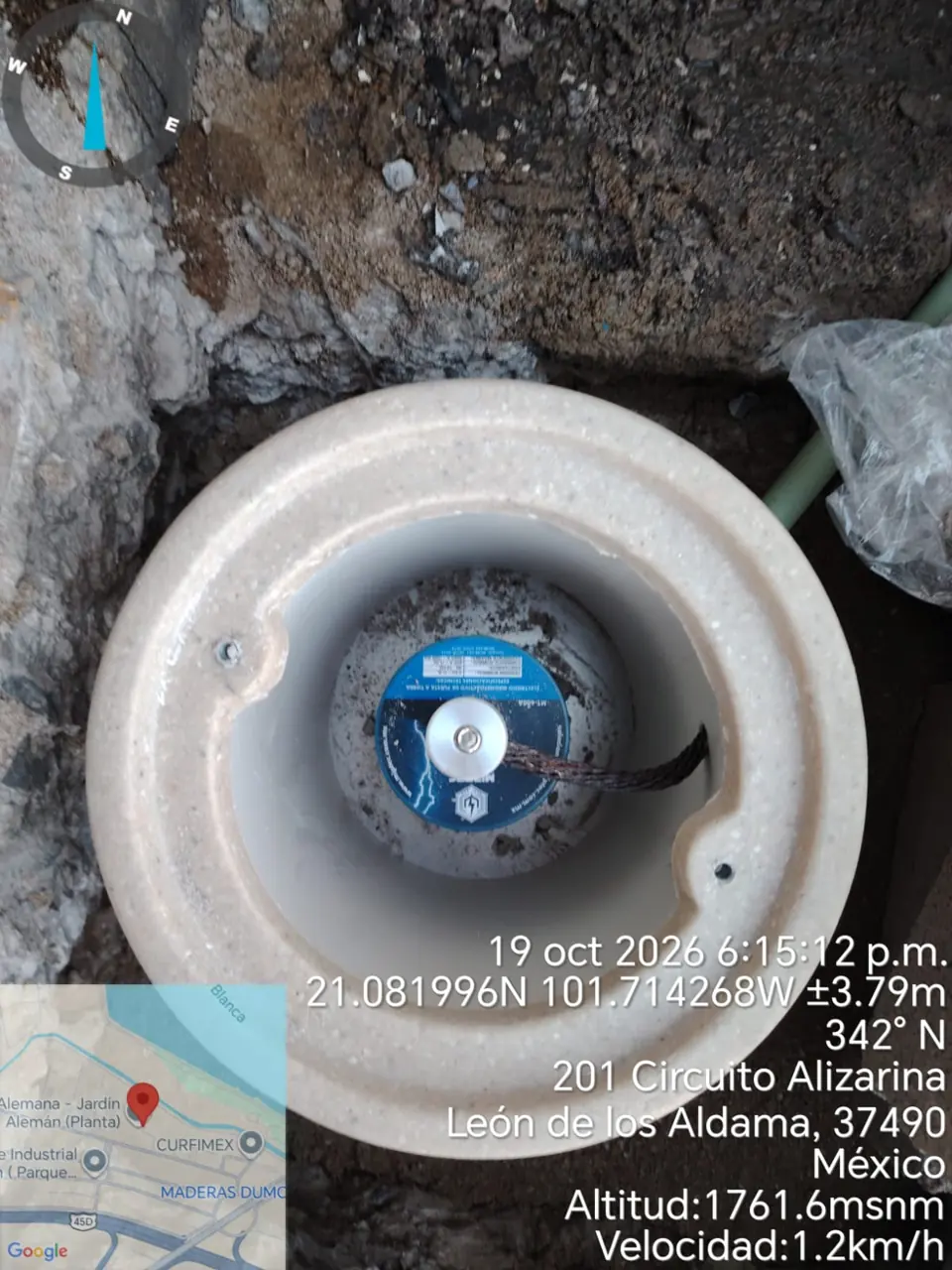

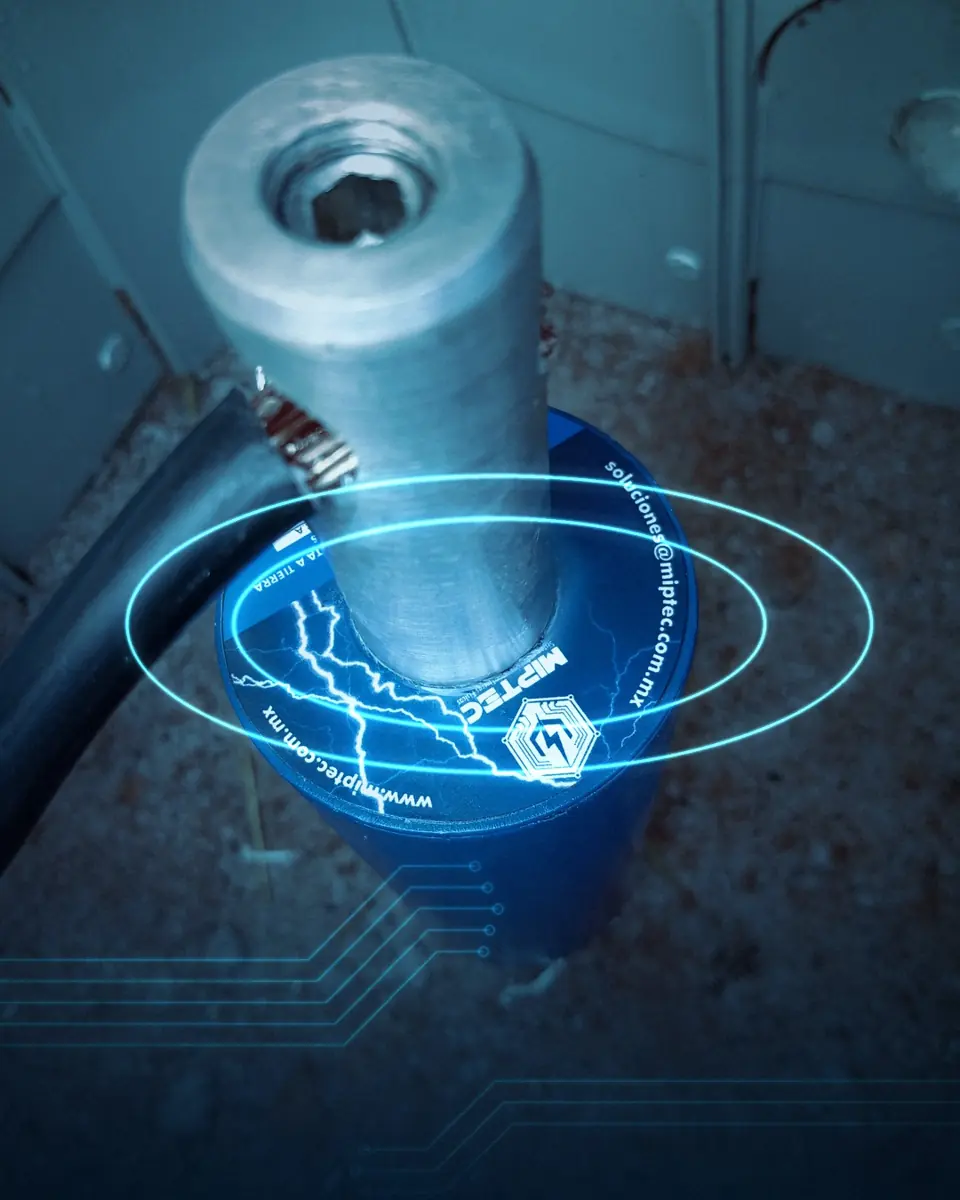

Fotografías reales
Galería e instalación
Garantía MIPTEC de 10 años
MIPTEC garantiza que este producto ha sido fabricado bajo estrictos estándares de calidad y con materiales de alta durabilidad. Cuenta con 10 años de garantía contra defectos de fabricación, materiales y mano de obra, siempre que sea instalado y operado conforme a las recomendaciones técnicas de MIPTEC. Incluye carta garantía y manual de instalación.
Respuestas directas
Preguntas frecuentes del MT-600A
¿Qué diferencia hay entre el MT-600A y una varilla copperweld?
La varilla copperweld es un conductor pasivo cuyo desempeño depende de la humedad del suelo y que se sulfata con el tiempo. El MT-600A es de acero inoxidable, incorpora un filtro LCR que mantiene baja impedancia de forma permanente y soporta 8883 A en transitorios.
¿Cuánto compuesto acondicionador necesita?
Se recomiendan 2 sacos de 25 kg de bentonita monosódica al 100 % alrededor del electrodo dentro de su registro.
